Теория

Введение

Наверное, многие знают, что сегодня для создания домашней цифровой фотолаборатории не нужно иметь дома громоздкие фотоувеличители, красные фонари и кучу химических реактивов – для этого вполне достаточно располагать хорошим фотоаппаратом, мощным компьютером и качественным фотопринтером. Последние же за время своего развития настолько приблизились по качеству печати к профессиональным фотолабораториям, что единственным ограничением для печати всех фотографий на дому сейчас является стоимость одного отпечатка, которая примерно в три раза дороже аналогичного отпечатка из киосков цифровой фотопечати.

Казалось бы, покупка хорошего фотопринтера не наносит серьёзного удара по семейному бюджету большинства среднеобеспеченных семей, ибо 200 долларов для увлечённого фотографией человека – пустяк. Однако компании, производящие печатающие машины, основной упор в получении прибыли делают вовсе не на стоимость самого принтера, а на продажу расходных материалов для него в будущем. Куда денется пользователь, израсходовав запас чернил в картриджах? Пойдёт покупать новые в ближайшем магазине расходных материалов. А испугавшись предупреждающих надписей и будучи напуганным самими продавцами, которым весьма выгодно продвигать оригинальный товар, купит себе картриджи от производителя принтера, отдав свои кровно заработанные деньги на их счёт, ибо себестоимость картриджа вместе с чернилами составляет абсолютные копейки по сравнению с их ценой на прилавке.

Продвинутые пользователи пытаются разобраться в более дешёвых, неоригинальных картриджах, которые подчас действительно опасны, так как легко могут оказаться заправленными весьма некачественными чернилами. Об этом вы можете почитать здесь. Но что самое забавное, даже использование неоригинальных картриджей не решает проблему, и стоимость одного отпечатка всё равно остаётся на очень высоком уровне.

Но ведь есть особо продвинутые пользователи, которые плавают в компьютерных водах как рыбы в воде – разгоняют процессоры и видеокарты, занимаются моддингом корпусов и переделывают системы охлаждения. Этот материал для них, потому что в нём мы расскажем, как можно разогнать принтер до величин, не сравнимых с процессорами и видеокартами. Сегодня мы расскажем о СПЧ .

СПЧ, или Система Подачи Чернил используется для существенного снижения стоимости фотопечати на стандартных фотопринтерах в домашних условиях. Подобные системы установлены в промышленных печатающих машинах, где в печатающий станок чернила заливаются напрямую в танки (ёмкости для чернил) без каких-либо картриджей, а при нехватке чернила просто доливаются до требуемого уровня. Банки с чернилами могут быть разными – от 50 грамм до нескольких литров, а стоимость чернил без картриджей на порядок ниже.

Принципы работы и особенности

Обозреваемая сегодня Система Подачи Чернил функционирует следующим образом. Вместо стандартных картриджей устанавливаются их заменители – либо демпферные камеры, либо капсулы. О разнице между ними мы поговорим чуть позже. К этим псевдокартриджам подходят 3 мм ПВХ-капилляры, которые срощены в шлейф и крепятся рядом с электронным шлейфом для печатающей головки или сверху печатающей каретки. Шлейф выводится из принтера, и каждая из трубок опускается в банку с чернилами ёмкостью 200мл. Так как почти каждый современный картридж имеет чип, определяющий его ресурс, то вместо оригинальных чипов для всех картриджей устанавливается планка с самообнуляющимися чипами, которые обманывают электронику принтера и создают иллюзию нескончаемых картриджей, а точнее, заканчиваемых, но быстро восстанавливающихся. Далее при печати чернила из бутылок по капиллярам поступают в печатающую головку и обеспечивают постоянный приток чернил к псевдокартриджам из внешних резервуаров. Соответственно, размер и ресурс каждого картриджа увеличивается примерно в 20 раз. А если учесть, что стоимость комплекта чернил из 6 банок по 200 мл  варьируется в пределах от $60 до $100 (в зависимости от фирмы-изготовителя) то стоимость отпечатка на домашнем принтере становится куда дешевле, чем даже в цифровых фотолабораториях, не говоря о домашней печати с картриджами.

О чернилах

В современных струйных принтерах в зависимости от их предназначения могут использоваться различные типы чернил – на водной основе, пигментные, сублимационные, сольвентные. Не будем вдаваться в технические моменты разницы этих типов, скажем только, что первые – это раствор красителя, а вторые – эмульсия красителя, то есть взвесь очень маленьких твердых частиц пигмента. Названные 4 типа чернил имеют различную основу, поэтому их нельзя смешивать. Если же вы решили изменить тип используемых принтером чернил, то при переходе с одного типа  на другой печатающая головка принтера должна быть тщательно промыта от остатков чернил.

Наибольшую популярность среди струйных принтеров Epson получили принтеры, использующие водяные и пигментые чернила.. Для примера, все принтеры экономичной С-серии с Epson С43 по Epson С86 используют четыре цвета чернил (Black, Cyan, Magenta, Yellow), а это значит, что для построения СПЧ-системы потребуется четыре банки с разными чернилами и четырёхкапиллярный ПВХ-шлейф. Однако тип чернил внутри этой серии разный, так как на принтеры с Epson С41 по Epson С46 устанавливаются картриджи с чернилами на водной основе, а в принтеры с Epson С63 по Epson С86 – пигментные. Для фотопринтеров, имеющих шесть цветовых картриджей R200 и R300, используются чернила на водяной основе, и, соответственно, для этих принтеров нужно покупать комплект из шести банок с чернилами (Black, Cyan, Light Cyan, Magenta, Light Magenta, Yellow). Также существуют фотопринтеры, использующие по 7 или 8 картриджей, для которых также существуют соответствующие им чернила. Для правильного выбора мы рекомендуем связываться со специалистами, занимающимися поддержкой и продажей СПЧ-систем. Аналогичная ситуация и с принтерами других производителей. Отличие составляют принтеры, использующие картриджи со встроенной печатающей головкой, например HP и Lexmark. В связи с малым ресурсом электрической части таких печатающих головок картриджи в этих принтерах недолговечны и применение СПЧ в этих принтерах не эффективно.

Теперь стоит сказать несколько слов о производителях чернил. На настоящий момент на рынке представлено немалое количество различных производителей чернил, и нельзя однозначно сказать, что вот этот производитель делает отвратительные чернила, а вот этот – просто идеальные, так как все они обладают как серьёзными недостатками, так и сильными достоинствами.

Расскажем о некоторых из них. Для начала возьмём чернила OCP. Есть информация, что данные чернила наиболее близки по своим характеристикам к оригинальным чернилам Epson и обладают очень схожей с ними цветопередачей, однако их очень сложно достать и очень сложно гарантировать их эталонное качество, так как на данную продукцию существует огромное количество подделок. То есть пользоваться OCP можно, но очень осторожно, так как в одном случае у вас будет и цветопередача, как на оригинальных картриджах, и идеальное качество печати, а в другом — замена головки в сервисном центре и невозможность выправить цветопередачу никаким профилем. Ко всему прочему, чернила от OCP имеют весьма немалую цену.

Про чернила от Lomond ходит очень большое количество различных слухов, вот только единого мнения по их поводу нет. С одной стороны, у этих чернил весьма неплохая цветопередача и очень хорошая поддержка цветовыми профилями со стороны производителя. С другой – бывали случаи, что данные чернила очень сильно засыхали внутри головки, и, как следствие, насмерть забивали печатающие дюзы. Данный тип чернил слабо распространён среди СПЧ-систем, однако не стоит забывать, что Lomond — это ведущий производитель фотобумаги, которую не только можно, но и стоит использовать.

Про чернила InkJet чёткой информации нет, в отличие от чернил WWM, о которых кое-что известно. Чернила WWM производятся украинской компанией, в ассортименте которой есть все типы чернил для струйных принтеров. Стоимость данных чернил очень невысока, поэтому их конкурентоспособность находится на высоком уровне. Цветопередача отпечатка на базе этих чернил требует цветовой коррекции, хотя некоторые энтузиасты считают, что и без неё неплохо получается. Плюс в том, что цветовые профили под чернила WWM существуют и работают весьма неплохо. Более того, так как эти цветовые профили созданы, по большей части, продвинутыми пользователями, а не самой компанией WWM, все они настроены на работу с бумагой Lomond, которая, как писалось выше, также весьма конкурентоспособна в плане цены.

Практика

Подопытный кролик

Для примера мы возьмём фотопринтер Epson R200, который может по праву считаться “народной моделью”. Это струйный принтер формата А4 с шестью картриджами – пять цветных и один чёрный. Epson R200 отличается от старшей модели  Epson R300 только отсутствием устройства для чтения карт памяти и отсутствием возможности печати фотографий без участия компьютера. Все остальные его механические характеристики полностью идентичны, и поэтому вы можете прочитать обзор по этому принтеру на нашем сайте, перейдя по этой ссылке.

Забегая вперёд, скажем, что для корректной печати на базе большинства СПЧ-систем с неоригинальными чернилами необходима цветовая коррекция, которая может быть выполнена только на компьютере. Отсюда вывод – покупка принтера Epson R300 в нашем случае не оправдана, так как он отличается от Epson R200 только возможностью печати без участия компьютера, что в случае с СПЧ абсолютно ни к чему.

Комплект поставки

В нашем тестировании мы использовали СПЧ-систему от компании Resetters, расположенной в соседствующей с нами Украине и имеющей представительства в Москве и Екатиринбурге. Данная компания разрабатывает и поставляет СПЧ-системы для большинства доступных на настоящий момент струйных принтеров и является дилером компании WWM, поставляющей чернила. Давайте посмотрим на тот комплект, который необходим для создания Системы Подачи Чернил.

В первом пакете находятся все необходимые для сборки СПЧ запчасти, во втором – комплект гидродоноров, также имеется комплект чернил и подставка под них.

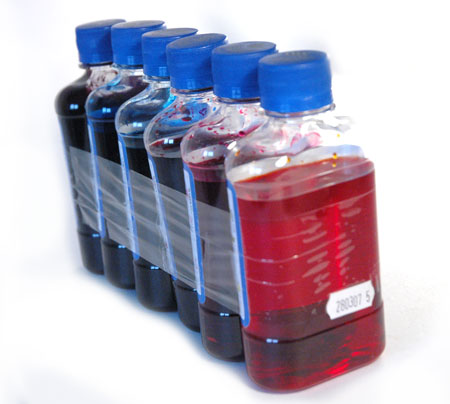

Чернила поставляются скреплёнными скотчем в единый блок в требуемой для подключения последовательности. Как уже упоминалось ранее, каждая банка вмещает в себя 200 мл чернил и имеет стандартные размеры как самой ёмкости, так и пробки под неё. Для удобства переноски и установки СПЧ-системы в арсенале магазина имеется ещё и специальный контейнер, в который помещается нужное количество банок:

В дальнейшем его можно жёстко прикрепить к принтеру с помощью самостоятельно созданных приспособлений, но это не всегда и не всем нужно. Одна сторона у контейнера прозрачная – для удобства контроля уровня чернил.

Внутри основного комплекта поставки имеются следующие предметы:

1) ПВХ-шлейф длиной 1 метр с герметично закреплёнными капсулами для каждого цвета.
2) Планка с самообнуляющимися чипами.
3) Шприц для закачивания чернил в капилляры и капсулы.
4) Резиновый переходник со шприца на капсулы.
5) Набор креплений для прокладки шлейфа и фиксации авточипов.
6) Игла для прожигания отверстий в пробках чернильных банок.
7) Скрепка-зажим для блокировки трубок.

Как можно заметить, весь комплект достаточно прост. В основе данной СПЧ лежит планка с авточипами, семь одноразовых шприцев, метр силиконового шлейфа и три пластиковых крепления с двусторонним скотчем для его фиксации. Планка с самообнуляющимися чипами имеет сложную форму, и при самостоятельном изготовлении СПЧ сделать её будет совсем не просто.

Если вы не готовы потратиться на полный комплект СПЧ, то можете попытаться соорудить СПЧ сами, заказав в магазине только труднодоступные комплектующие, такие как авточипы с планкой и ПВХ-шлейф с чернилами. Но в таком случае результат будет зависеть во многом от “очумелости ваших ручек”. То есть, у вас есть большие шансы вывозиться по самые уши в чернилах, но так и не собрать нормальную СПЧ. Впрочем, информации по самостоятельной конструкции СПЧ достаточно много выложено в форуме того же сайта.

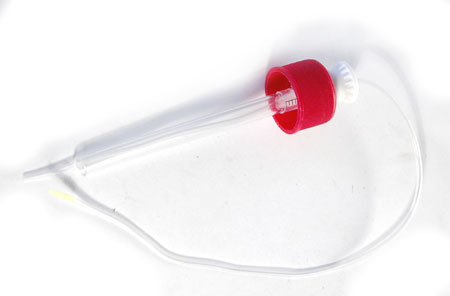

Заканчивает обзор комплекта поставки набор гидродоноров. Гидродонор – это устройство, способное поддерживать одинаковое давление в капилляре вне зависимости от уровня чернил внутри банки.

По своей сути гидродонор – это сосуд Мариотта, уравнивающий давление. Существует много споров в их надобности или ненадобности для систем СПЧ, но мы, со своей стороны, придерживаемся мнения, что лишними они не будут. Далее мы мотивируем наше мнение в разделе “Некоторые особенности”. А сейчас переходим к непосредственному процессу инсталляции СПЧ на наш подопытный Epson R200.
